Die Spezifikationen werden in der folgenden Tabelle aufgelistet
Spezifikationen der Tabelle-5
Produkt SpecificationsModel der Tabelle-6 | C4000S | Testbedingungen |
Optische Spezifikationen | ||
Nominales Ausgangsleistungs-(W) | 4000-4200 | |
Betriebsarten | CW/Modulated | |
Polarisationszustand | Gelegentlich | |
Ausgangsleistungs-Tunability (%) | 10~100 | |
Emissions-Wellenlänge (Nanometer) | 1080±5 | Nominale Spitzenleistung |
Ausgangsleistungsinstabilität (%) |
±1 |
Nominale Spitzenleistung |
Operations-Zeit: ≥5h | ||
Umgebende Temperatur: 22±1℃ | ||
Modulations-Frequenz (Hz) | 1~5,000 |
Minimaler Laser-Impuls width>160us |
Rote Führer-Laser-Energie (mW) | 0.5~1 | |
Optische Ausgangskennlinien von QBH-Kopf | ||
Strahln-Qualität (mm×mrad) | 1.5~2 | Nominale Spitzenleistung |
Faser-Kerndurchmesser (μm) | 50 | Durchmesser kundengerecht |
Numerische Öffnung | 0,2 | |
Lieferungs-Kabellänge (m) | 20 | Länge kundengerecht |
Elektrische Eigenschaften | ||
Stromversorgung | 380±10% V WECHSELSTROM, 50/60Hz | |
Max. Leistungsaufnahme (W) | 12500 | |
Steuermodus | RS-232/AD/Ethernet | |
Andere Eigenschaften | ||

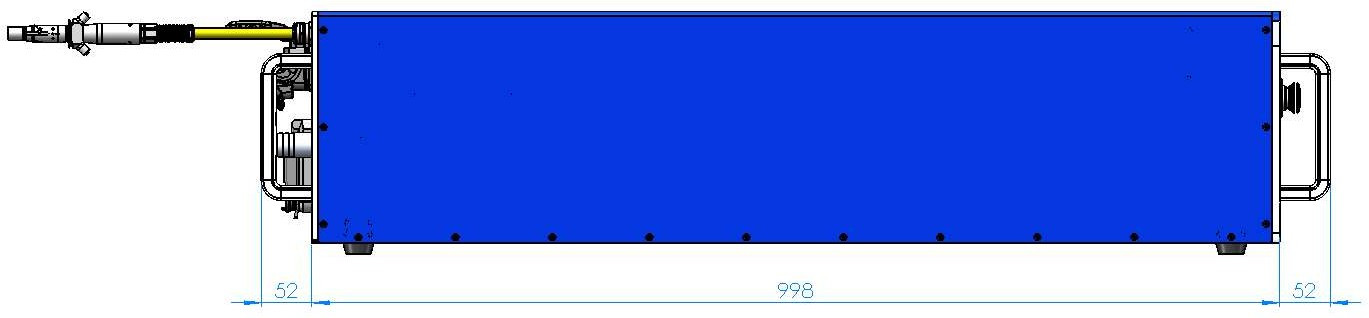

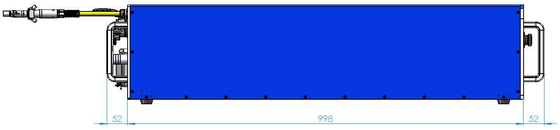

Maße (W×H×D) (Millimeter) | 1 02×4 7×250 (schließen Sie ein. Griffe)) | |
Gewicht (Kilogramm) | <80> | |
Funktionierende umgebende Temperatur (℃) | 10~40 |
Feuchtigkeit (%) | 30~70 | |
Lagertemperatur (℃) | -10~60 | |
Kühlverfahren | Wasserkühlung |

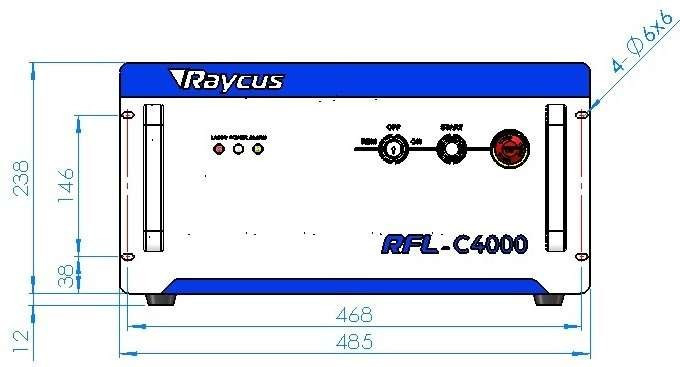

1. REM/OFF/ON: Schlüsselschalter, der KontrollsystemNetzschalter des Lasers. Fügen Sie den Schlüssel ein; entweder, den Schlüssel zur "ON"-Position oder links herum ‚zur Rem-‘ Positionswillenskraft nach rechts drehend auf dem Laser-Kontrollsystem. Dann trägt der Laser einen Steuermodus abhängig von Ihrer vorhergehenden Einrichtung auf dem ‚CTRL-INTERFACE‘ ein. Sie können dich auf Steuermodus 4,9 für weitere Einzelheiten beziehen.
2. ENERGIE: Die Kontrollsystemmacht, HELL, zeigt an, dass das Kontrollsystem ist
angeschaltet.
3. ANFANG: Laserhauptan-/aus-schalter, GRÜN, wenn dieser Knopf heruntergedrückt wird, der Laser ist bereit, Laser auszustrahlen.
4. Laser: Der Laser-Emissionsindikator, ROT, belichtet, wenn Laser-Emission eingeschaltet ist.
5. WARNUNG: Der Warnungsindikator, GELB, zeigt eine Fehlerbeschaffenheit an.
6. NOTAUS: Drücken Sie es herunter, um den Laser sofort zu stoppen. Wenn der Knopf in der ‚unten‘ Position ist, drehen Sie sie rechtsläufig, um freizugeben, aber der Laser kann nicht beginnen, bevor er an mit Schlüsselschalter während eines zweiten Mals angetrieben hat.

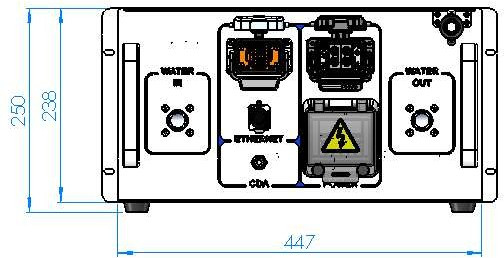

1. WECHSELSTROM GAB EIN: Der Sockel für Versorgungsquellinput, der im Stecker auf dem Netzanschlusskabel nur verbunden werden kann wir, stellte zur Verfügung.
2. ENERGIE: Luftschalter, zum der Schaltung Wechselstroms zu steuern.
3. CTRL-INTERFACE: Antriebssteuerung, diese Schnittstelle ist ein männliches 24 Nadelverbindungsstück und sie ist Multifunktions. Die Endbenutzer können das Steuermodus- und InputentsprechungsSteuersignal mit der Schnittstelle einstellen sowie erhalten das Störungssignal von ihm.
4. WASSER: Rohrverbinder, der Einlass und Ausgang, damit Kühlwasser herein fließt und zurückgeht. (Sehen Sie Tabelle 6 für das Laser-Modell und entsprechende die Wasserleitungsgröße für abkühlende Systemanforderungen)
5. ETHERNET: Ethernet-Schnittstelle. Sie kann Fernbedienungs- und Speicherwarnungsinformationen für den Laser zur Verfügung stellen.
6. CDA: Sauberer Input der trockenen Luft. Saubere trockene Luft ist der Input, hier, zum von Taubildung zu verhindern.
Die Anwendung von CDA:
Wenn das CDA vom Kunden zur Verfügung gestellt wird, muss es durch den Trockner abgekühlt werden und getrocknet werden, dann filterte durch Filter 5μm-particle und 0.3μm-particle und 0.1μm atomisierte Fettspritze. Die Temperatur von CDA muss im Bereich von 5~40℃ sein, und der höchste Taupunkt ist 0℃ (es wird vorgeschlagen, dass die Temperatur von CDA 5℃ unterhalb der Temperatur des Kühlwassers ist). Der Druck von CDA ist unter 0,1 MPa, ist die Strömungsgeschwindigkeit 10 LPM, und der Außendurchmesser des Rohres verbunden im Verbindungsstück ist 6mm.
Wenn das CDA-Filtermodul, das von Raycus bereitgestellt wird, benutzt wird, sollte das CDA durch den Trockner auch abgekühlt werden und getrocknet werden, und der Druck sollte unter 0.8MPa sein, der Außendurchmesser des Rohres verbunden im Verbindungsstück ist 6mm.
Das CDA sollte Minute des Input 30 vor Beginn des Lasers sein. Wenn die umgebende Temperatur unter 25℃ ist und die Feuchtigkeit unter 50% ist, ist das CDA unnötig.
Stromanschluss-Anforderungen der Tabelle-7
Modell | RFL-C4000S |
Versorgungs-Quelle | 380±10% V WECHSELSTROM 50/60Hz |
Netzanschlusskabel |
|
Ein Ende Netzanschlusskabel | Vier Drähte beschrifteten L1, L2, L3and-PET. |
Zeichen-Beschreibung |
L1, L2, L3-> Phasen-Linie PE-> schützende Erde |
Das CTRL-INTERFACE ist zu Laser-Steuerung, die Bezeichnung und Definition ist unten:
Abbildung 8 CTRL-INTERFACE
Definitionen der Tabelle-8 von 24 Stiftctrl Schnittstelle
PIN Nein. |
Name |
Linie Kennzeichen |
Art |
Niveau |
Ansteuerungsstrom |
Typische Antwortzeit |
Beschreibung |
1 | Interlock2A | ITL-2A |
Kontaktschluss-Input |
24VDC |
<1a> |
<500ms> |
Passiver Kontakt, angeschlossen nicht an externe Spannung oder die Erdung. |
2 | Interlock1A | ITL-1A | |||||
3 | Interlock1B | ITL-1B | |||||
4 | Interlock2B | ITL-2B | |||||
5 | RS232Tx | TX |
120ms |
Übertragen Sie Daten | |||
6 | RS232Rx | RX | Empfangen Sie Daten | ||||
7 | RS232Com | Boden | Rückkehr RS-232 | ||||
8 |
Entferntschlüsselschalter |
RPA |
Kontaktschluss-Input |
24VDC |
<1a> |
<1s> |
Aktiviert die Stromversorgung des internen Kontrollsystems im abhängigen Betrieb. Passiver Kontakt, angeschlossen nicht an e-xternal Spannung oder Erdung. |
9 |
RPB |
10 |
Fernstartknopf |
START-A |
Blitzschneller Kontaktschluss-Input |
24VDC |
<1s> |
In | DIREKTÜBERTRAGUNG | Modus, Anfang | ||||||||
die Netzspannung Lasers | ||||||||||||||||
Versorgung. Passiver Kontakt, | ||||||||||||||||
11 |
START-B |
angeschlossen nicht an | ||||||||||||||
externe Spannung oder | ||||||||||||||||
Erdung. | ||||||||||||||||
12 |
Analogeingabe zum Steuerstrom |
1-10V |
Analogeingabe |
1-10VDC |
1 MA |
100us |
Analogeingabe 1-10 VDC= 10 – Setpoint 100% | |||||||||
13 |
Analoger Ausgangsleistungsmonitor |
AOUT |
Analogergebnis |
0-8VDC |
11mA |
100µs |
Analogergebnis 0-8 VDC (Beziehen Sie sich auf Fabrikabnahmeprüfprotokoll für Details) |
|||||||||
14 |
Lokalisierte analoge COM |
GND1 |
Rückkehr |
Rückkehr für Signale auf Stiften 12, 13,19,22,23,24 | ||||||||||||
15 | Modulation+ | MOD+ | Digital-Input | 5-24VDC | 6 MA | 20µs | 5 -24 VDC Input | |||||||||
16 | Modulation | Umb. | Rückkehr | Rückkehr für Signal auf Stift 15 | ||||||||||||
17 |
Geführte Laser-Steuerung |
RED-LASE R |
Digital-Input |
5-24Vdc |
6 MA |
120ms |
Positiver Rand aktiviert Emission in der DIREKTÜBERTRAGUNG Modus |
|||||||||
18 |
Emission ermöglichen |
LAS-C |
Digital-Input |
5-24VDC |
6 MA |
1ms |
Positiver Rand aktiviert Emission im abhängigen Betrieb | |||||||||
19 |
Systemfehler (FEHLER) |
S-ERR |
Digitalergebnis |
24VDC |
100mA |
120ms |
High=System-Fehler |
|||||||||
20 |
System-Common |
GND2 |
Rückkehr |
Rückkehr für Stift 17,18,21 |
||||||||||||
21 |
Fehler ZURÜCKSTELLEN |
ZURÜCKSTELLEN |
Digital-Input |
5-24VDC |
6 MA |
120ms |
Zurückstellen der steigenden Flanke ( | |||||||||
rückstellbare Warnung) | ||||||||||||||||
22 | BEREIT | BEREIT | Digitalergebnis | 24VDC | 100mA | 120ms | High=Laser ist bereit | |||||||||
22 | Energie begann | ENERGIE | Digitalergebnis | 24VDC | 100mA | 120ms | High= die Netzspannung s upply wird begonnen | |||||||||
23 | Laser-Emission | Laser | Digitalergebnis | 24VDC | 100mA | 100ms | High=Laser ist Emission |
