Präzisions-Laser-Lötmittel-System-Plastiklaser-Schweißen

Systemzusammensetzung:

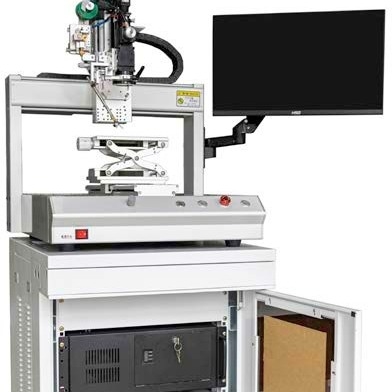

Tischplattentemperaturfeedbacklaser-Lötmittelsystem durch multiaxialen Roboter, Temperaturfeedback-system, CCDkoaxialkontrapunkt System und Halbleiter-Laser-System, das System hat das Temperaturfeedback und CCDkann Koaxialhauptsatz, das Schweißen des Schweißens der konstanten Temperatur effektiv sicherstellen, kann genaue Präzisionsteile effektiv sicherstellen, sicherstellen die Effektivverzinsung in der Massenproduktion.

1. Starkes Halbleiter-Laser-System

Die Laser-Wärmequelle nimmt Infrarothalbleiter-laser-Modul der hohen Leistung mit Wellenlänge 915 und 980 optional an; Energie 30W-200W optional; die Funktion des Realzeittemperaturfeedbacks versieht Temperaturüberwachung für kleinen Bereich von 0.3mm mit Temperaturüberwachungsgenauigkeit des ± 3 Grad Celsius. Durch genaue Temperaturüberwachung, schweißenden Effekt völlig fassen und Schaden, zu schweißen vermeiden.

2. Die Koaxialsichtnavigationsanlage CCDs

Die Ausrüstung wird mit einer Sichtnavigationsanlage für Präzisionsschweißen ausgerüstet, das die Querwerktischbewegung zur gekennzeichneten Position durch die KENNZEICHEN-Kommastellung oder die schweißende Kommastellung auf das verarbeitete Stück steuern kann, um die schweißenden Probleme zu vermeiden, die durch den Fehler des Werkstückes verursacht werden. Und auch die Sichtnavigationsanlage

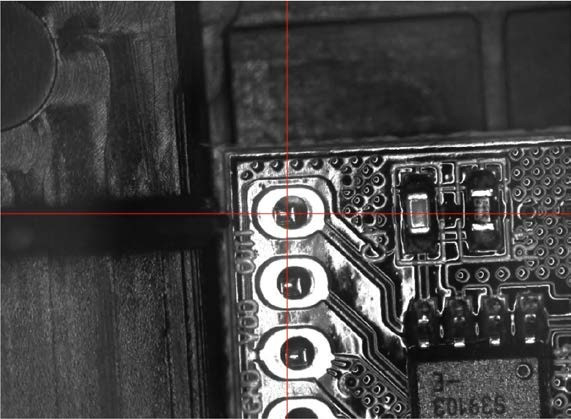

Es kann als Überwachungsgerät auch verwendet werden. CCD-Darstellung kann in der Realzeit beobachtet werden. Das visuelle System ist stark. Zusätzlich zum herkömmlichen in Position bringenden Markierungscode, hat es auch die Funktion von den schweißenden Standort automatisch finden durch Sichtanalyse.

3. Temperaturfeedback-system

Einzigartige Temperaturfeedbackfunktion, Jahre des unabhängigen Entwurfs der tiefen Industrie des Temperaturüberwachungsfeedback-systems, durch Echtzeitüberwachung und Feedback der Temperatur am schweißenden Punkt, kann garantieren, dass die Temperatur des gesetzten Temperaturwertes, nicht das Brennen des schweißenden Punktes verursacht, die Temperaturmessungsstrecke ist 100-600 Grad.

4. Präzisionszinn-Lieferungsmechanismus

Berufslötdrahtlieferungsmechanismus, Lötdrahtdurchmesser 0.5mm-1.2mm; Drahtlieferungsgenauigkeit 0.1mm; Länge und Geschwindigkeit des Lötdrahts können gesteuert werden.

drei. Produktüberlegenheit:

1. Berührungsfreies Schweißen Lasers, kein Schaden der mechanischen Belastung, thermische Effektauswirkung ist klein, kann die schweißenden Stellen effektiv vermeiden antraf in traditionellen Schweißverfahren, großen den workparts Schaden der Heizfläche, in den Verdrängung workparts und in anderen Problemen;

2. Laser-Heizung, sofortige Temperatur des Lötmittels, das ursprüngliche Temperaturfeedback-system, Realzeitlötmitteltemperaturmessung und Überwachung, kann Realzeitlötmitteltemperatur des negativen Feedbacks Steuerund schweißende RealzeitFieberkurve, den Ertrag des Schweißens sicherstellen;

3. Laserlichtstraße, CCD-Lichtstraße, Temperaturmessungslichtstraße drei Punkte koaxial, die Multilichtstraße im Industriedeckungsproblem tadellos lösen, und komplexe Entstörung vermeiden;

4. System Positionierungsund Prozessüberwachung genauen hochauflösenden Koaxial-CCDs, kann schweißende Punkte offenbar darstellen und fristgerechte korrekte schweißende Koordinaten, können die automatische Positionierung verwirklichen, die Auswirkung der kleinen Teilgröße und der Stellungsabweichung korrigieren, einfach, große Mengen des Fließbands die schweißende Verarbeitung der Präzision zu verwirklichen, zum mit den zunehmenden Arbeitskosten fertig zu werden; CCD-System kann den Verarbeitungsprozeß in der Realzeit auch überwachen;
